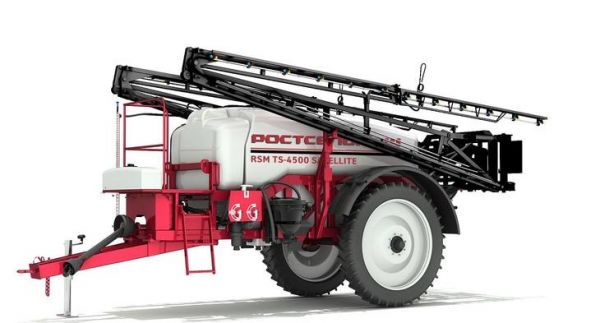

Опрыскиватель RSMTS-3200/4500 Satellite

Технические характеристики

Марка

RSM TS-3200 Low-cost

RSM TS-3200 Light

RSM TS-3200 Satellite

RSM TS-4500 Satellite

Агрегатируется с тракторами тягового класса, т.с.

1,4

2

Объем бака для раствора, л.

3 200

4 500

Ширина захвата, м.

18, 24, 27, 28

24, 27, 28, 36

Основная ширина междурядий, на которые рассчитан опрыскиватель, см

45, 70, 75, 90

Регулировка штанги по высоте, м, мин/макс

0,5/1,7

Насос подачи раствора

Мембранно-поршневой

Привод насоса

от ВОМ трактора

Производительность насоса, л/мин

260 и 430 (только для штанги 36м)

Клиренс, м

0,7

Размер шин

270/95 R44 (базовый), 230/95 R44, 270/95 R42

Регулировка колеи, м

1,5/1,8/2,1

1,8…2,25

Габаритная транспортная ширина, м

2,25

Емкость бака для воды, л

56

Емкость бака для промывки системы, л

Опция (136)

136

136

430

Дополнительный бак для промывки системы на 136 л.

Опция

Опция

Опция

-

Минимойка с инерционной катушкой

Опция

Опция

Опция

Опция

Емкость химического миксера, л

Опция (40)

40

40

40

Мешалка гидравлическая, эжекторного типа

Серия

Серия

Серия

Серия

GPS/ГЛОНАСС

Опция

Опция

Серия

Серия

Система управления поливом Агронавигатор-плюс "Аэросоюз"

Опция

Опция

Серия

Серия

Система управления поливом GeoSystem-240 (Bravo 180)

Опция

Серия

-

-

Инжекторные распылители (-02, -03, -04)

Опция

Серия

Серия

Серия

Щелевые распылители

Серия

-

-

-

Автоматическое вкл./откл. секций

Опция

Опция

Серия

Серия

Автоматическое откл/вкл 4-х крайних форсунок справа и слева

Опция

Опция

Опция

Серия

Защита крайних секций штанги

Серия

Серия

Серия

Серия

Пофорсуночное освещение штанги

Опция

Опция

Серия

Серия

Установка двух фар на раме

-

Серия

-

-

Пневматическая тормозная система

Опция

Опция

Опция

Серия

Шланг для забора воды из внешних источников длиной 20м

Опция

Опция

Серия

Серия

1. Шасси и рама

Надежная рама

Пространственная рама невосприимчивая к изгибу и кручению, обеспечивает надёжное крепление и защиту бака. Это обеспечивает устойчивость и уверенное движение опрыскивателя на полях с различным рельефом.
Благодаря низкому центру тяжести машина, обладает хорошей устойчивостью при движении по полю и по дороге.

Работа на всех культурах

Возможность изменения ширины колеи 1,5/1,8/2,1 м. позволяет использовать опрыскиватель на любых культурах с различными междурядьями, а узкие шины шириной 270 мм обрабатывать свёклу, без риска травмирования корнеплодов.

2. Блок управления

Точность внесения

Опрыскиватель оснащен компьютером управления поливом с функцией GPS/ГЛОНАСС-курсоуказателя, что позволяет работать по технологии Точного Земледелия. Автоматический блок регулирования расхода применяемых препаратов упрощает работу, расширяет возможности и повышает надежность опрыскивателя. Кроме того, компьютер позволяет осуществлять автоматическое GPS/ГЛОНАСС управление поливными секциями в случае перекрытия уже обработанных площадей. Причем момент отключения/включения секций можно запрограммировать самостоятельно в процентном соотношении перекрытия.

Защита при потере GPS сигнала

При отсутствии или недостаточной силе сигнала GPS/ГЛОНАСС данные по скорости движения опрыскивателя дублируются от установленного на ступице  колеса индуктивного датчика скорости, что гарантирует сохранение нормы внесения препаратов.

Абсолютная точность

Автоматическое отключение или включения 4-х крайних форсунок справа и слева (опция) дает дополнительную точность внесения препаратов, что существенно экономит их расход и повышает удобства эксплуатации.

Удобство эксплуатации

Система контроля штанги и ее высоты позволяет оперативно изменять высоту и угол обработки.

Светодиодная подсветка штанги

Дает полный контроль процесса обработки растений. Пофорсуночное освещение позволяет идеально видеть габариты машины и точно определить работоспособность каждой форсунки на штанге.

3. Пост управления

Централизованный пост управления

В опрыскивателях повышенное внимание уделено таким элементам, как система регулирования расхода рабочего расхода и система подачи химикатов. Централизованный пост управления позволяет выполнять все основные операции — промывка бака и системы распылителей, включение мешалки. После заполнения и промывки оператор может вымыть руки или защитную одежду чистой водой из 56-литрового специального бачка.
Высокая ремонтопригодность
Применение модульного подхода в конструкции поливной арматуры (краны, фитинги, трубопроводы) обеспечивает высочайшую ремонтопригодность, а использование простых и надёжных шаровых кранов позволяет избежать простоев агрегата, что особенно актуально для работы в сжатые агротехнические сроки, когда каждая минута на счету.

4. Штанги и распылители

Плавная работа

Ось поворота штанги установлена в наивысшей точке, что обеспечивает эффект самовыравнивания по принципу маятника, а дополнительные пружины и амортизаторы гарантируют стабильность штанги даже при работе на сложных агрофонах.

Гашение горизонтальных колебаний

Ось поворота штанги в наивысшей точке, обеспечивает эффект самовыравнивания по принципу маятника.
Высокоэффективная защита крайней секции и разноориентированные шарниры соединения механических секций штанги обеспечивает эффективное гашение горизонтальных колебаний и защиту штанги.
Дополнительные пружины и амортизаторы гарантируют стабильность штанги в работе даже на сложных агрофонах.

Надежная система гашения вертикальных колебаний

В опрыскивателях Satellite применено надежное решение для гашения вертикальных колебаний – пневмогидроаккумуляторы (с закачанным под давлением азотом) – которые исключают раскачивание штанги и требуют минимального обслуживания.

Защита крайних секций штанги

Штанга оснащена противоударными звеньями, которые при контакте с препятствием отклоняются на 60° назад и на 20° вверх.
В исходное положение противоударные звенья возвращаются за счет действия пружины и собственной массы.

Инжекторные распылители

В базовой комплектации установлены тройные форсукодержатели револьверного типа и инжекторные распылители (-02, -03, -04) c установленным фильтром, что позволяет более эффективно работать в ветреную погоду даже при скорости ветра до 8-10 м/сек.Фильтрующий элемент значительно продлевает срок службы распылителя, особенно при работе с суспензиями.

5. Бак опрыскивателя и химический миксер

Улучшенный миксер

На опрыскивателе установлен активный химический миксер увеличенного объёма – 40 литров, что позволяет эффективно и с высокой производительностью смешивать как жидкие, так и порошкообразные препараты, обеспечивая качественное приготовление рабочей смеси.

Цельнолитой бак

Бак для раствора из полиэтилена низкой плотности толщиной до 15 мм. гарантирует высокие эксплуатационные характеристики, а абсолютно гладкая внутренняя поверхность исключает отложения твёрдых частиц на стенках бака. Сливной канал по всей длине бака, глубиной 10 см, обеспечивает качественную и полную подачу раствора к насосу при различных углах наклона опрыскивателя. Основная заправочная горловина диаметром 382мм. оснащена сеткой для отсева крупных частиц исключающая попадания посторонних предметов в рабочий раствор, что сокращает периодичность чистки основного фильтра.

Производительность на высоте

Высокопроизводительный мембранно-поршневой насос (260 л/мин) обеспечивает равномерное внесение препаратов, качественное приготовление рабочей жидкости и активное перемешивание раствора для поддержания постоянной концентрации.
Фильтры с самоочисткой на приёмной и напорной линиях эффективно удаляют механические примеси, обеспечивают качественную фильтрацию раствора.
Долговечность шарниров приводного вала насоса обеспечивает промежуточная опора, которая снимает значительную боковую нагрузку с шарниров насоса при поворотах и разворотах трактора.

Самозабор воды

Шланг для забора воды длиной 20 метров с обратным клапаном и фильтром повышает удобство и автономность работы агрегата, позволяет использовать собственный насос опрыскивателя для самозакачки воды из внешних источников и водоёмов.
