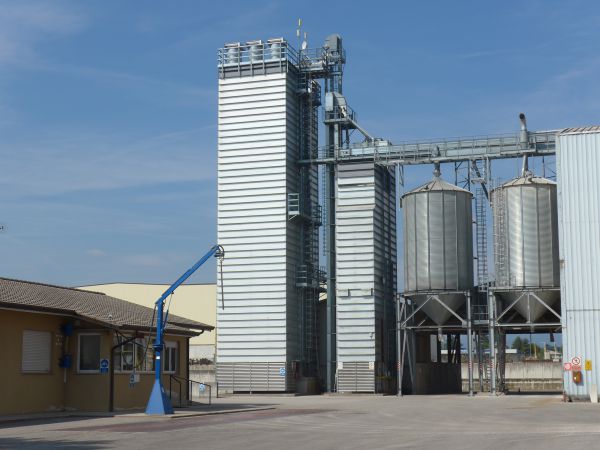

Энергосберегающая зерносушилка Strahl

Зерносушилка Strahl для зерновых закрытого цикла с рекуперацией тепла работает с минимальными энергозатратами, равномерно распределяя подогретый поток воздуха для сушки, с низким пылевыделением и простой системой подачи осушительных паров.

Распределение зерна по вертикали происходит по принципу гравитации; регулируется с помощью механизма,называемого гильотиной,который находится в основании сушильной башни. Данный механизм – полногооткрытия, гарантирует равномерное качество сушки зерна. Цикличность его открытия активируется и контролируется автоматически со щита управления.

Процесс высушивания происходит во время прохождения теплого воздуха по поверхности зерна перекрестным потоком,в сушильной установке зерна становятся все более и более сухими, опускаясь ближе к основанию.

Вентиляторы установлены на крыше сушилки, что дает возможность работы по принципу высасывания воздуха из колонны (вакуумная зерносушилка).

Воздух снижней части башни (воздух, поступающий после охлаждения, а также от теплогенератора и участвует в последней фазе высушивания), имеет низкий процент влажности и температуру 40°C-60°C, всасывается и направляется для повторного нагрева и использования в сушке зерновых в верхней части сушильной башни.

Важную роль играет средняя часть сушильной башни-между фазой депрессии и фазой всасывания размещена зона обновления, где зерновые конденсируют внутреннюю влагу на своей поверхности, которая в свою очередь испаряется на последней фазе сушки.

В линейных горелках в качестве топлива используются природный или сжиженный газ. В отличие от традиционных горелок, в линейных горелках тепловое распределение значительно лучше.

Скорость воздуха в горелке регулируется двумя специальными дефлекторами. Над горелкой установлена панель отсечения пламени, изготовленная из нержавеющей стали. Ее задачей является исключение возникновения направленных потоков очень горячего воздуха. Теплый воздух из горелки попадает в вертикальный и очень широкий теплоизолированный канал. После того, как продукт горения смешивается с более холодным рециркулируемым воздухом он проходит через ряд панелей, которые создают лучшее смешивание, повышая температурную равномерность.

Данные/Модель	1600 FR	2000 FR	2500 FR	3000 FR	3500 FR	4000 FR	4500 FR	5000 FR	6000 FR	7000 FR	8000 FR	9000 FR	10000 FR	11000 FR	12000 FR	13000 FR	14000 FR	15000 FR
Модули, кол-во	4	4	4	4	6	6	6	6	6	6	8	8	8	8	8	10	10	10
Секции, кол-во	14	17	21	25	20	22	25	27	32	37	32	36	40	44	48	42	45	48
Объем зерна, м3	31,8	37,4	44,8	54,7	64,4	69,9	78,2	87,6	101,5	119,1	140,4	155,1	169,9	184,7	204,6	228,0	241,9	255,7
Емкость( при 750 кг/м3), тонн	23,9	28,0	33,6	41,0	48,3	52,4	58,7	65,7	76,1	89,3	105,3	116,4	127,4	138,5	153,4	171,0	181,4	191,8
Длина, мм	7 600	7 600	7 600	7 600	7 600	7 600	7 600	7 600	8 600	8 600	8 600	8 600	9 100	9 100	9 100	9 100	9 100	9 100
Ширина, мм	2 800	2 800	2 800	2 800	4 100	4 100	4 100	4 100	4 100	4 100	5 400	5 400	5 400	5 400	5 400	6 700	6 700	6 700
Высота, мм	10 750	12 250	14 250	16 750	13 750	14 750	16 250	17 750	20 250	23 250	20 750	22 750	24 950	26 950	29 450	26 450	27 950	29 450
Выходной вентилятор, кол-во	1	1	1	1	2	2	2	2	3	3	3	3	3	3	3	3	4	4
Эл. мощность кВт	11,0	15,0	15,0	22,0	11,0	15,0	15,0	18,5	15,0	15,0	18,5	22,0	30,0	37,0	37,0	45,0	30,0	37,5
Воздушный поток, м3/час	27 400	34 260	42 820	51 380	59 950	68 510	77 080	85 640	102770	119890	137020	154 150	171280	188 400	205 530	222 660	239790	256910
Вентилятор рециркуляции	1	1	1	1	1	1	1	1	2	2	2	2	2	2	2	3	3	3
Эл. мощность, кВт	7,5	11	11	11	11	15	18,5	18,5	11	15	15	15	18,5	22	30	15	18,5	22
Воздушный поток, м3/час	14 760	18 440	23 060	27 670	32 280	36 890	41 500	46 110	55 330	64 560	73 780	83 000	92 220	101 450	110 670	119 890	129110	138340
Макс.тепловая мощность кКал/ч х 1000	1 040	1 300	1 625	1 950	2 275	2 600	2 925	3 250	3 900	4 550	5 200	5 850	6 500	7 150	7 800	8 450	9 100	9 750
Макс.тепловая мощность кВт	1 210	1 510	1 890	2 270	2 650	3 020	3 400	3 780	4 530	5 290	6 050	6 800	7 560	8 310	9 070	9 830	10 580	11 340
Сжатый воздух потребление Nlt/min	25	25	25	25	39	39	39	39	48	48	59	59	65	65	65	76	82	82
Сжатый воздух давление Бар	6	6	6	6	7	7	7	7	7	7	7	7	7	7	7	7	7	7

Производительность (т/ч)
Данные/Модель	1600 FR	2000 FR	2500 FR	3000 FR	3500 FR	4000 FR	4500 FR	5000 FR	6000 FR	7000 FR	8000 FR	9000 FR	10000 FR	11000 FR	12000 FR	13000 FR	14000 FR	15000 FR
Кукуруза (35% - 14%) Те=125 С	4,7	5,9	7,4	8,9	10,4	11,8	13,3	14,8	17,8	20,7	23,7	26,6	29,6	32,5	35,5	38,5	41,4	44,4
Кукуруза (32% - 14%) Те=125 С	5,2	6,5	8,1	9,7	11,3	12,9	14,6	16,2	19,4	22,7	25,9	29,1	32,4	35,6	38,8	42,1	45,3	48,5
Кукуруза (28% - 14%) Те=125 С	6,4	8,0	10,0	12,0	14,0	16,0	18,0	20,0	24,0	28,0	32,0	36,0	40,0	44,0	48,0	52,0	56,0	60,0
Кукуруза (24% - 14%) Те=115 С	7,4	9,3	11,6	13,9	16,2	18,6	20,9	23,2	27,8	32,5	37,1	41,8	46,4	51,0	55,7	60,3	65,0	69,6
Кукуруза (20% - 14%) Те=100 С	9,2	11,5	14,4	17,2	20,1	23,0	25,8	28,7	34,4	40,2	45,9	51,7	57,4	63,2	68,9	74,6	80,4	86,1
Соя (18% - 13%) Те=85 С	9,2	11,5	14,4	17,3	20,2	23,0	25,9	28,8	34,6	40,3	46,1	51,8	57,6	63,4	69,1	74,9	80,6	86,4
Подсолнечник (14% - 8%) Те=70 С	6,4	8,0	10,0	12,0	14,0	16,0	18,0	20,0	24,0	28,0	32,0	36,0	40,0	44,0	48,0	52,0	56,0	60,0
Пшеница (20% - 14%) Те=90 С	15,6	19,5	24,4	29,3	34,2	39,0	43,9	48,8	58,6	68,3	78,1	87,8	97,6	107,4	117,1	126,9	136,6	146,4
Рапс (14% – 8%) Те=80 С	5,7	7,2	9,0	10,8	12,6	14,4	16,1	17,9	21,5	25,1	28,7	32,3	35,9	39,5	43,1	46,6	50,2	53,8

Комплектация оборудования

Сушильная башнясо ступенчатыми тоннелямииз сталиALUZINK;вытяжные тоннели верхней части сушилки из нержавеющей стали;внутренняя обшивка панелями из стали ALUZINK.
Энергосберегающая система рекуперации.
Полная термоизоляция шахты минеральной ватой и панелями из гальванизированной стали.
Платформы и лестницы для инспектирования и очистки.
Регулируемая секция охлаждения; пневматические заслонки для регулирования холодного воздуха.
Загрузочный бункер для влажного зерна с крышей.
Основание с разгрузочным устройством, запатентованной системы «гильотина».
Контрольная группа циркуляции воздуха.
Кнопка экстренной быстрой разгрузки; кнопка ручного управления.
Заслонки безопасности для механического открытия/закрытия в случае аварии.
Бункер для сухого зерна с выгрузным шнеком, оснащенным мотор-редуктором.
2 ШТ. высокопроизводительных вентилятора со смещенным потокомс изменяемым шагом лопасти инепосредственно встроенным электромоторомдля нагнетания воздуха (11кВт).
1 ШТ. высокопроизводительных вентилятора со смещенным потокомс изменяемым шагом лопасти инепосредственно встроенным электромотором для отработанного воздуха (11кВт).
3 ШТ. пневматически управляемых заслонок системы пылеподавления.
2 ШТ. пневматически управляемых заслонки из гальванизированной стали для защиты от дождя.
Комплект датчиков для контроля и регулировки температурного режима.
3 ШТ. Наружные стенки шахты с усиленной шумо- и звукоизоляцией.
1 ШТ. Электронная панель управления с сенсорным экраном Thermograin, ПО на русском языке
1 ШТ. Газовая горелка в комплекте, включая газовую рампу, устройства безопасности и систему управления (тепловая мощность 2650 кВт).
